1.RCDB—12型電磁除鐵器系統組成及結構特征

　　1.1系統組成該回收系統是由一臺回收盤式電磁除鐵器、一臺電控柜、兩臺金屬探測儀、一臺電動行走小車、一臺物料分離臺、一個無磁托輥、一套吊具組成的。

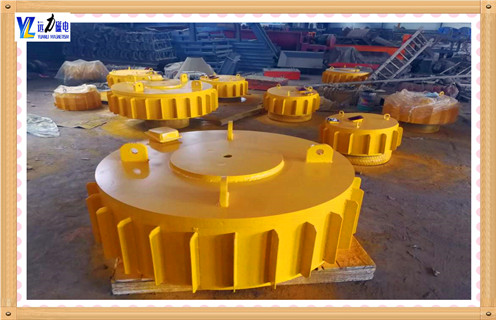

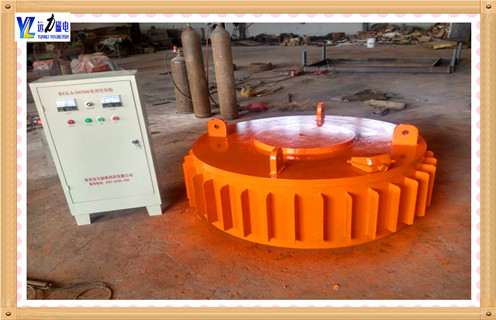

　　1.2結構特征除鐵器線圈的散熱方式為自然冷卻式。它采用新型導熱及絕緣材料，具有獨特磁芯磁路設計.其具有全封閉、自冷、防潮、防污染、絕緣好、低溫升、散熱快、磁勢大、耐用、重量輕、吸力強、能耗低、除鐵率高等優勢。電氣整流配套設備功能齊全，可實現自動化及程序，工作性能穩定可靠，電控裝置為回收式電磁除鐵器勵磁提供直流電源及程序控制，其整體結構適合落地式安裝，用于控制行走小車的盤式自冷的電磁除鐵器工作.

　　2.RCDB—12型電磁除鐵器工作原理

　　2.1除鐵器電磁原理根據閉合載流線圈可以產生磁場的基本原理，RCDB—12型除鐵器，軛板邊與其焊成一體的鐵芯的外殼.按最佳散熱條繞成勵磁線圈，其四周借助外筒殼進行散熱，下托板覆蓋在線吲下部，將磁力線最大限度地集中在除鐵器的下部的磁吸板上，并通過交流接觸器的吸合與釋放來控制行走電機的運轉與運轉方向的改變。
2.2設備系統除鐵工作步驟

　　(1)燒結礦中的鐵件經過金屬探測儀時，金屬探測儀向電榨卡巨發出行鐵信號。

　　(2)電拉柜接到信號后，對除鐵器通電加強勵磁，除鐵器將雜鐵和部分燒結礦吸起。

　　(3)電動行走小車帶動除鐵器離開帶式輸送機到料鐵分離臺

　　(4)除鐵器去磁，將鐵件和部分燒結礦放在分離臺上。

　　(5)對除鐵器通弱勵磁，只將鐵吸起，電動行止小車帶動除鐵器到集鐵箱。除鐵器去磁，將鐵件丟棄往集鐵箱。電動行走小車除鐵器進入弱勵磁狀態，通過調節物料分離臺的高度及弱勵磁電位器，設定弱勵磁流為32A，達到吸分離臺上的鐵件而不吸燒結礦。

　　3.RCDB—12型電磁除鐵器結語：

　　RCDB—12型除鐵器已廣泛應用與燒結礦回收系統，經過近幾年來的運行結果表明：該系統操作簡單、自動化程度高、維修方便、可靠性強、除鐵準確，有力地保障了燒結機的正常運行。
